清管閥是什么？它可以分為哪些類型？它的結構特點有哪些？下面我們一起來了解下清管閥。清管閥是一種主要用于水、石油、天然氣等長輸管線中清洗管道的新型閥門，作清管器的發射和接收用。配合相應的清管器可以輕松完成管道清潔、排空隔離和按序輸送介質、檢測管道系統等工作。

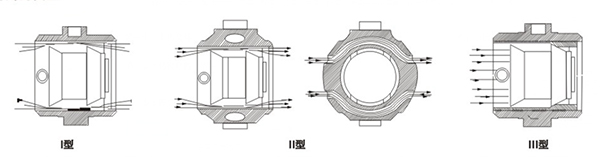

清管閥類型

Ⅰ型是清掃管遂用的標準型清管閥。它的球孔面積比管子通流面積約大25% ，保證清管器裝入本裝置時，流體流動不會停止，當發射或 取出清管器時流體流動終止。

Ⅱ型是一種帶旁通的清管閥，在球體上垂直于球孔方向開設兩個圓型通道，這種結構保證即便在發射或接受清管器時清管閥也不會發生斷流，B型清管閥不能當作截?cái)嚅y使用。

Ⅲ型主要是隔離和按序輸送介質，防止介質混合清管閥。它的球孔面積比管子通流面積約大3% , 并且在接收清管閥的球孔內有一個附加密封，保證隔離清管器到達接收清管閥時形成密封。

清管閥結構特點

1.清管閥能夠完全替代傳統使用的以清管器收發簡為核心復雜的清管器發射、接收裝置。清管閥的結構特征是在固定式球兩結構塬理基礎上改型和增加功能后創新設計的新型閥門。

2.清管閥完全繼承了兩位截?cái)嗍角蜷y的性能特點，通過球芯的90回轉實現閥門的啟閉，便于設計成雙阻塞與排放(Double block and bleed)使閥□在全開或全關的情況下都可以排放體腔內的介質，這種功能正是清管閥所必須的。

3.閥體的側面開設支管，該支管中心與管線中心垂直相交。支管上安裝快開盲板和放空閥，使清管器能夠方便送入清管閥或從清管閥中取出，球體通孔直徑更大，通孔的一靖設置能夠阻碾清管器通過而又允許介質通流的擋條。

4.100%的壓力試驗并保證任何密封部位無可見泄漏；耐火安全設計，當殫性閥座被燒損后，球體和閥座之間形成金厲對金厲的密封；

5.體與閥蓋以及閥桿部位都設置耐離邋的石墨墊片，保證離滬密封可靠性，耐火試驗符合API6FA和API607標準要求；抗靜電設計，導靜電殫簧保證球體與閥體、閥桿與閥體間良好導通，安全地導出摩擦產生的靜電。
